Esses padrões são recomendados pela Hollow Metal Manufacturers Association como representando as preferências usuais há muito aceitas de arquitetos e usuários em condições normais de uso. Sob algumas circunstâncias, esses locais padrão são desviados para determinados itens com base em códigos de acessibilidade. Por exemplo, é possível uma posição mais baixa para o impasse, quando o uso pretendido por crianças pequenas ou pessoas com deficiência exige que exija posicionar os itens manipulados pelo usuário em outros locais padrão recomendados.
Localização de hardware e condições do piso
Conforme mostrado no desenho, todos os itens de hardware, exceto as dobradiças superiores e intermediárias, estão localizadas por dimensões fixas do piso para a linha central do item, fazendo os locais de todos itens manuseados do usuário no mesmo nível para todas as alturas das portas. O piso é definido como o topo da laje de concreto ou estrutural.
Dobradiça de bunda
O três dobradiças Mostrados no desenho são recomendados para portas acima de 5 pés 0 pol. Para portas de alturas maiores, onde são usadas quatro ou mais dobradiças, as dobradiças superior e inferior estão localizadas como mostrado, com as dobradiças intermediárias sendo igualmente espaçadas entre elas. O backset da dobradiça (a dimensão da face de parada, ou lado estreito, até a borda do recorte da dobradiça) é de 1/4 pol. (6,4 mm).
Conjunto de bloqueio
Independentemente do tipo de trava ou trava usada, a linha central da alavanca ou botão está localizada a 965 mm de 38 pol. (965 mm) do piso, para a conveniência do usuário. Isso resultará em alguma variação no local da greve, dependendo do tipo de bloqueio usado.

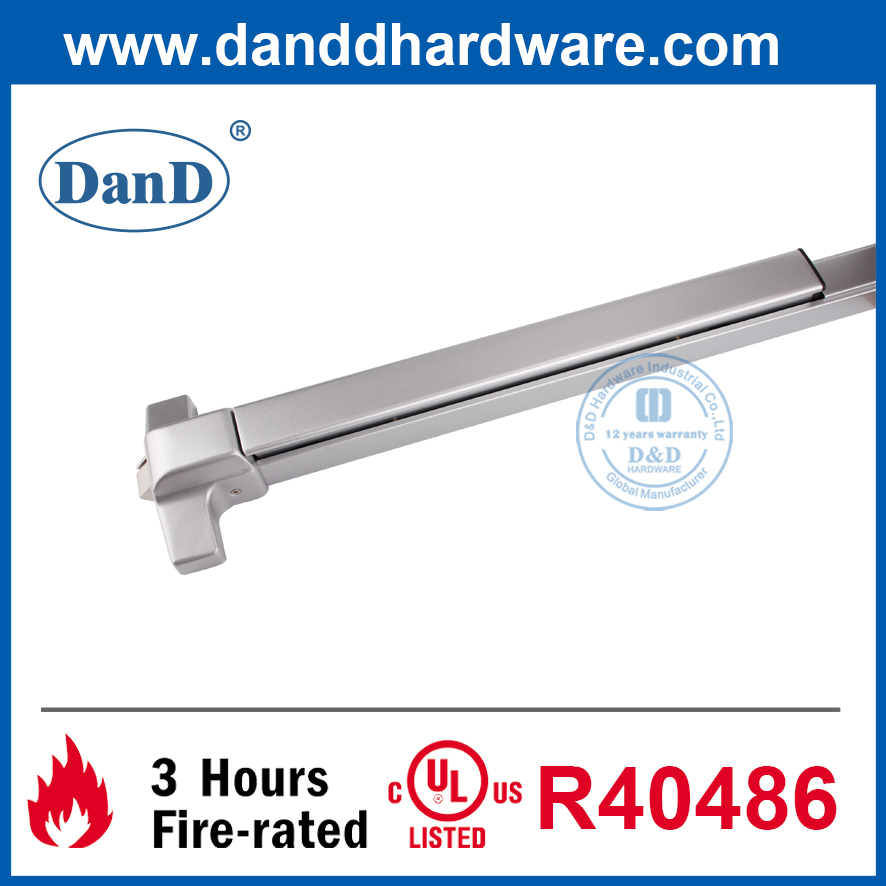

Hardware de saída de pânico
Os locais podem variar dependendo dos locais recomendados pelos fabricantes de hardware ou conforme exigido pelo código.
Deadlock e trava auxiliares
O local recomendado para o impasse é de 46 pol. ADA exige que a linha central do elemento operacional do cilindro não tenha mais de 48 pol. (1219 mm) acima do piso.
Hardware push-pull
O local recomendado para o centro da aderência em uma tração na porta ou em uma placa de pressão, e a linha central de uma barra de pressão/tração é de 46 pol. (1168 mm).
Trava do rolo
O local recomendado é de 46 pol. (1168 mm) para a linha central da trava. As travas de rolo são geralmente usadas com botões fictícios ou com push/ puxões.
Dispositivos de controle de portas (Closers, titulares, paradas, operadores)
Os locais podem variar dependendo dos locais recomendados pelos fabricantes de hardware ou conforme exigido pelo código.
Uma trava forte da porta, dobradiça de alta durabilidade, maçanetas de portas duradouras e uma placa de rosto resistente são necessidades absolutas. Os consumidores desejam o hardware fácil de operar, mas o hardware que oferece excelente segurança e durabilidade ao mesmo tempo.
O hardware de porta de metal de D&D é usado para testes de segurança rigorosos (incluindo BS EN, CE, UL, ANSI e BHMA) Para educação, saúde, hospitalidade, aplicações residenciais e comerciais.
Para mais informações sobre hardware de porta ou qualquer um de nossos serviços, clique aqui.
Referência
Seleção de hardware para portas de metal oco e quadros-hmma 831-11
